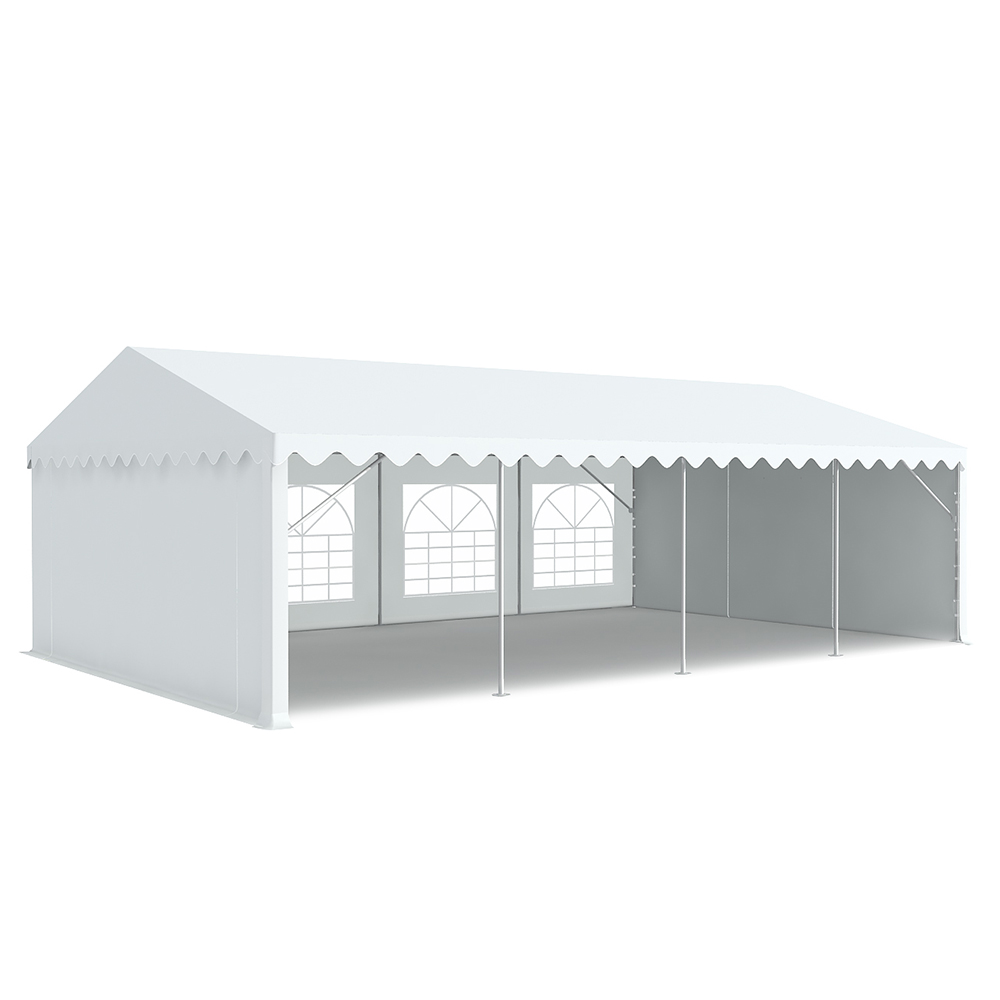

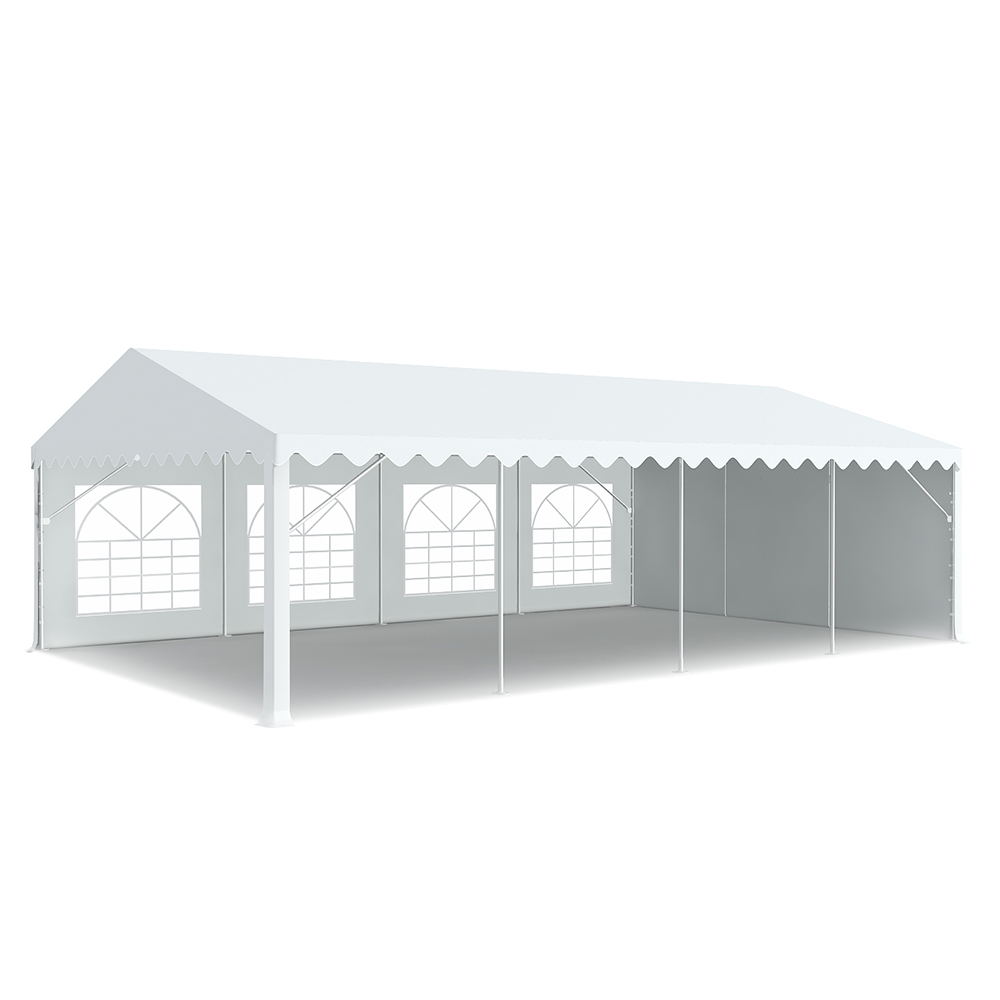

La structure
Ce chapiteau possèdent une hauteur latérale de 2m20. Cette caractéristique apporte une plus grande luminosité à l’espace couvert et plus de confort aux utilisateurs.
La structure tubulaire est en acier galvanisé à chaud de diamètre 38/42mm et 1.2mm d’épaisseur. Chaque section de 2m est renforcée par une barre faitière transversale. L’ajout de barres de contreventement aux extrémités de la structure améliore la stabilité. La pente de toit a été conçue pour renforcer la structure en cas d’intempéries et faciliter l’écoulement des eaux.
La bâche de toit
La bâche de toit est en PVC 480g/m², thermosoudée, 100% imperméable, pelliculée double face. Elle est conçue pour un usage occasionnel . Elle se fixe à la structure à l'aide d'élastiques. La tente de réception possède 2 entrées / sorties distinctes par leur taille et interchangeables. Elle est classée M2 dans le cadre du classement de réaction au feu d'un matériau.
Un système de tiges et tendeurs est présent pour maintenir la bâche et éviter l’accumulation d’eau sur sa surface en cas de pluie.

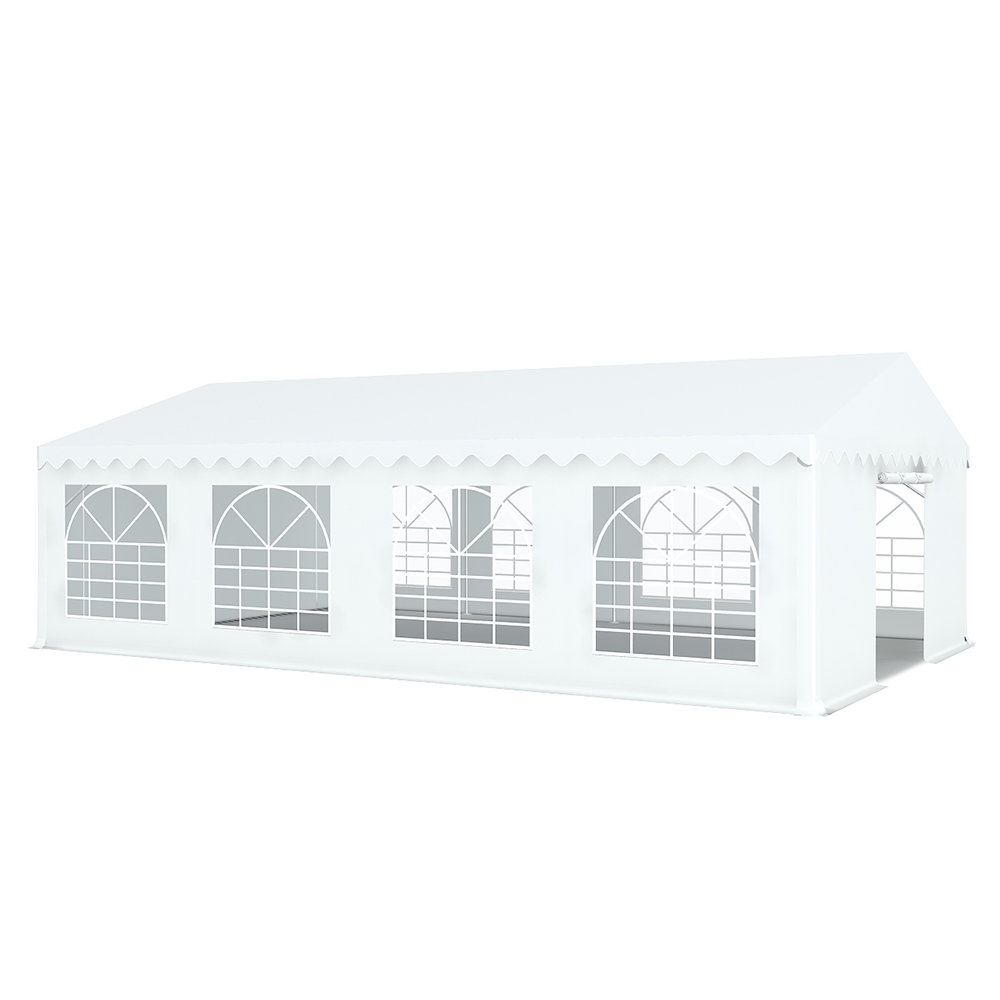

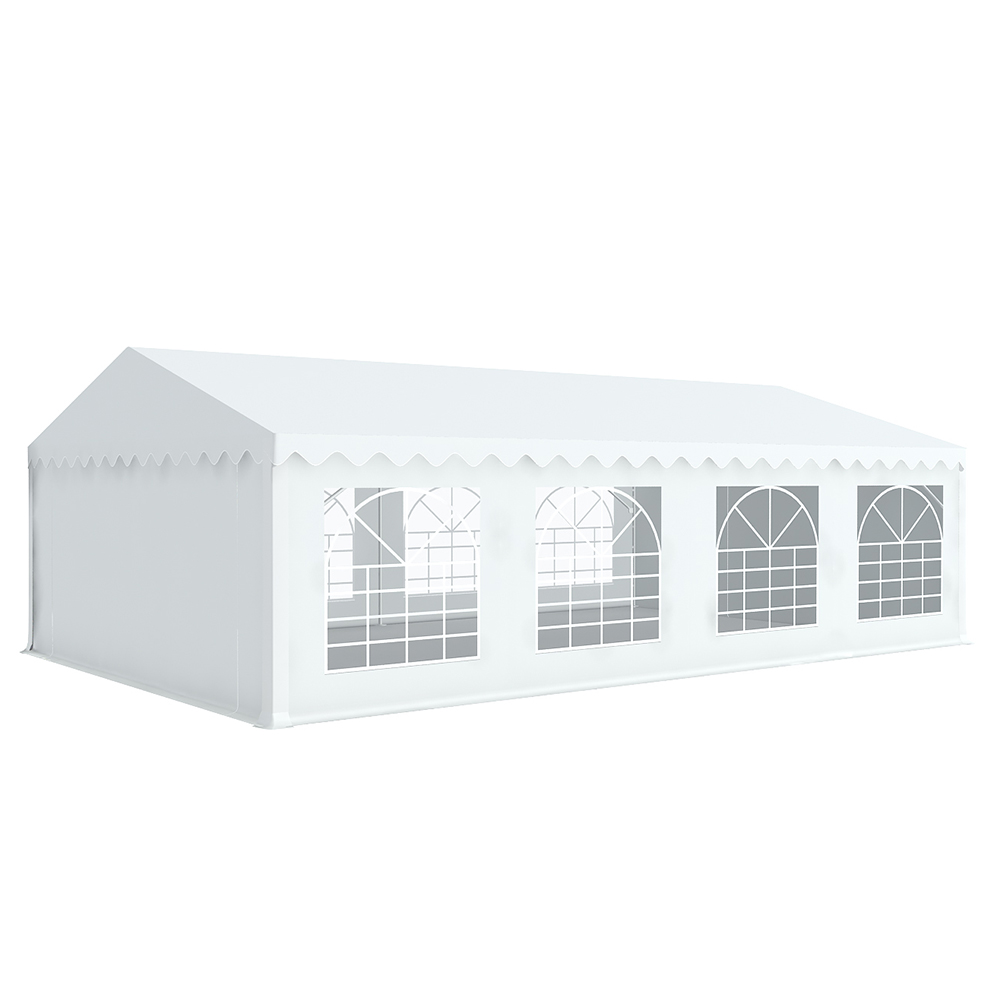

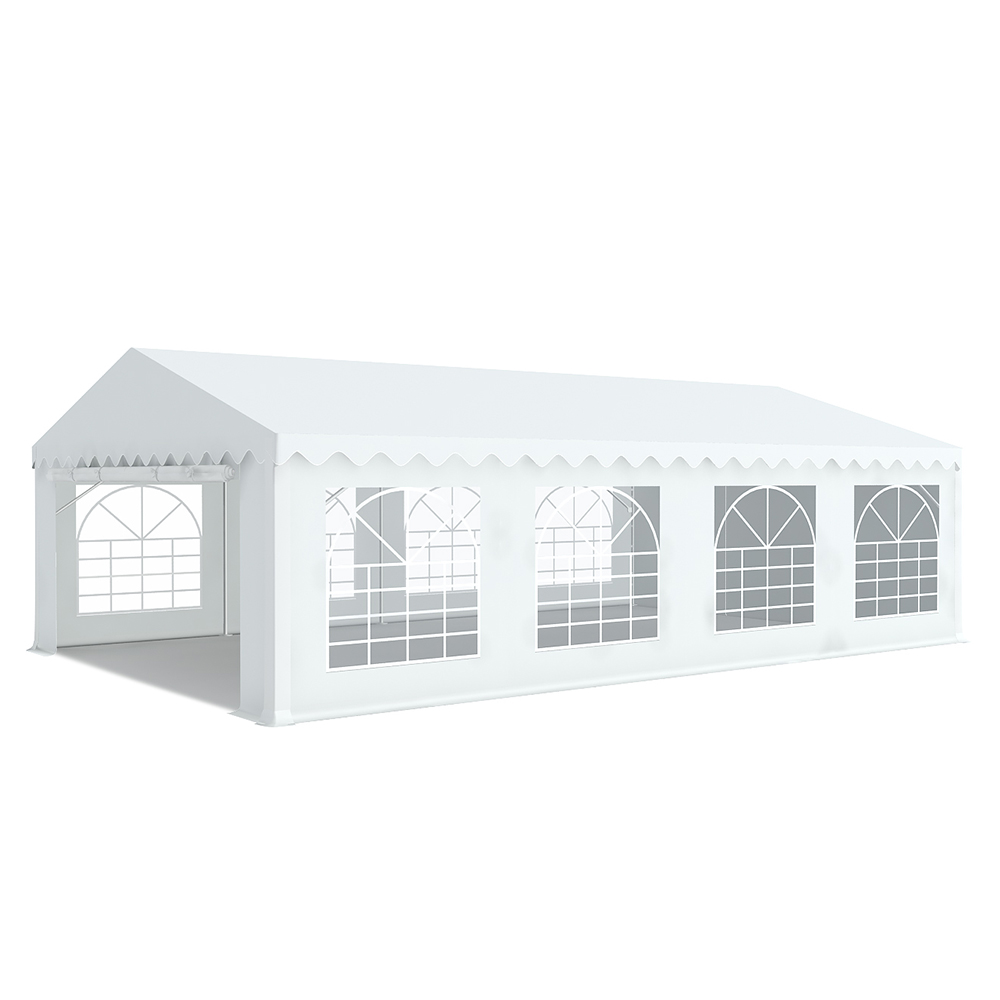

Les bâches latérales et pignons
Les bâches latérales et pignons sont en PVC 480g/m2 pelliculées double face et thermosoudées pour une résistance accrue. Les bâches latérales, espacées tous les 2m, sont indépendantes et s'attachent entre-elles par fermeture éclair. Les panneaux latéraux sont munis d’un double système de fixation par élastiques et velcro.
Chaque bas de panneau (côtés entrées et fenêtres) possède une bande supplémentaire de 15cm destinée à la protection contre le vent et les intempéries, celle-ci peut être fixée au sol au moyen de sardines.
Platines et fixation au sol
Les platines de sol comprennent des points d’ancrage au sol de 8mm de diamètre qui sont espacés de 11cm. La fixation sur sols meubles (terre ou gazon) se fait à l’aide de piquets (type sardines) livrés avec l’ensemble. Le système de pieds rend possible un ancrage sur sol dur réalisable à l’aide de vis et chevilles à béton.
Toute implantation sur sol dur ou sol meuble nécessite un haubanage et un ancrage ou un lestage approprié.
